Зенітний ракетний комплекс С-300ПС(ПТ)
ЗРК середньої дальності С-300ПС (ПТ) призначений для ураження зенітними ракетами з твердопаливним МД і вертикальним стартом сучасних і перспективних літаків, крилатих ракет і інших засобів повітряного нападу в усьому діапазоні висот і швидкостей в складних умовах радіоелектронної протидії.
Склад ЗРК С-300ПС(ПТ)

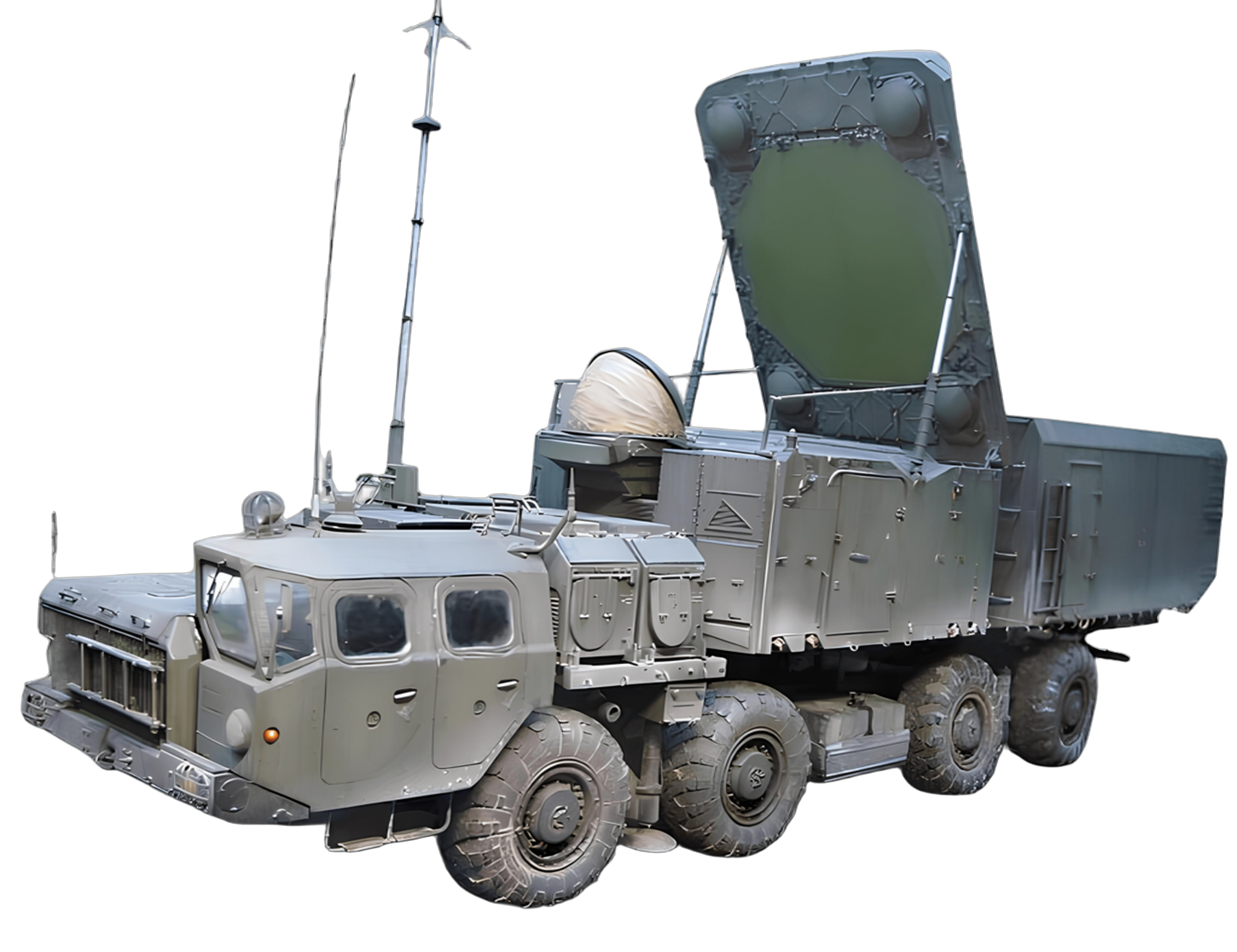

1. Багатофункціональний радіолокатор підсвічування та наведення (РПН 5Н63С).

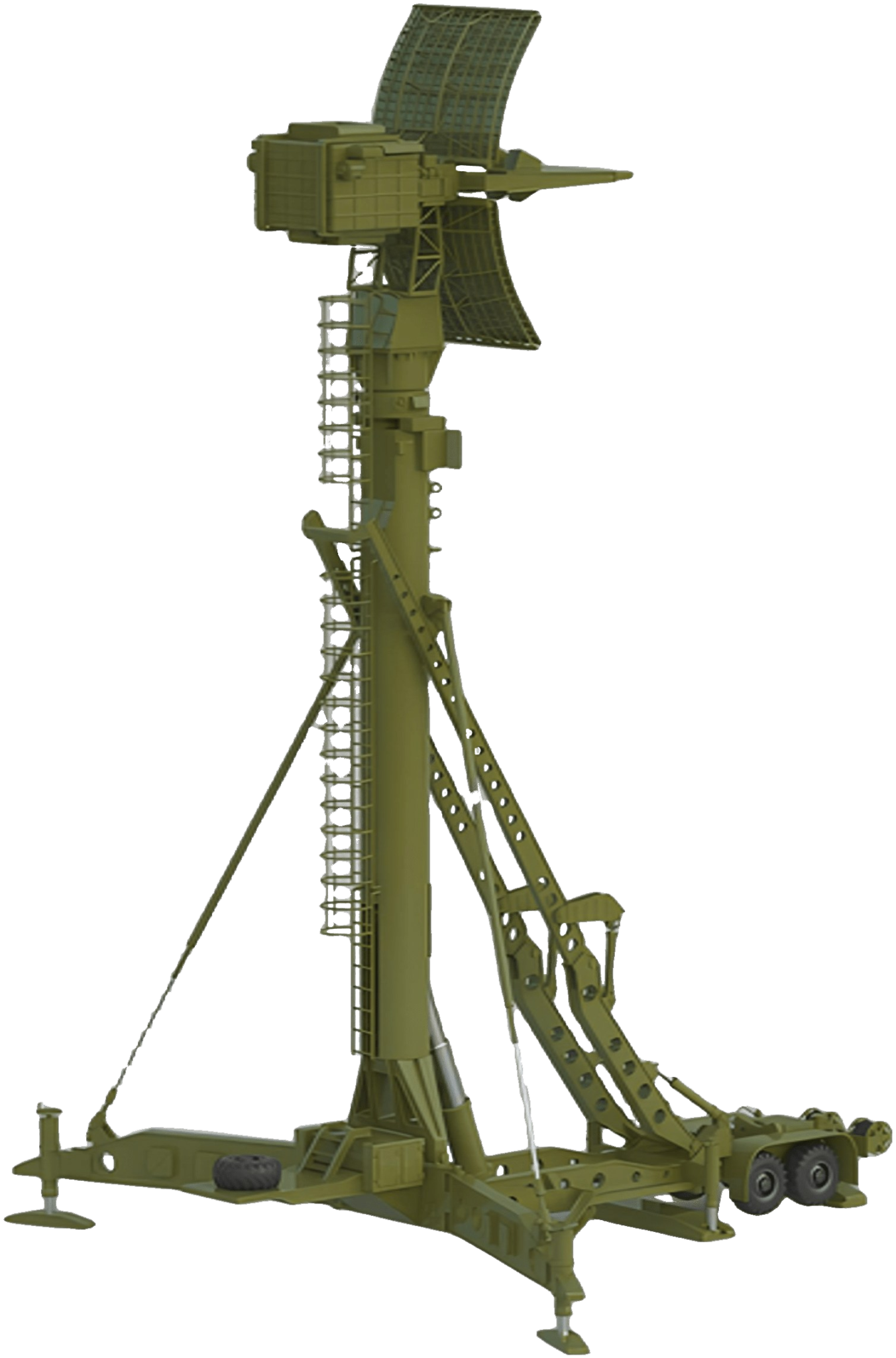

2. Низьковисотний виявник (НВВ 5Н66М).

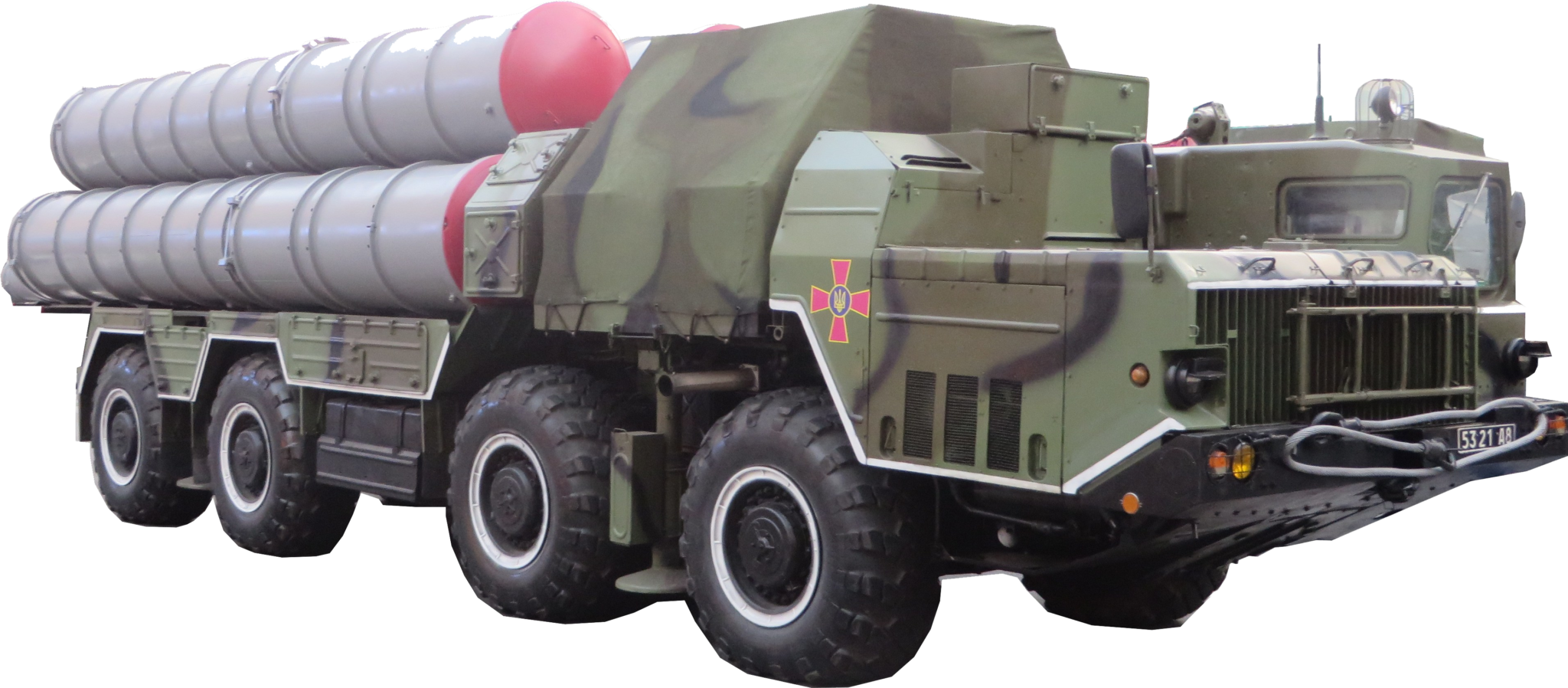

3. Пускові установки 5П85С(5П85Д) або 5П851А – до 12 одиниць.
4. Апаратний контейнер підготовки та керування стартом ракет (Ф3А).
5. Дві модифікації зенітних керованих ракет 5В55К (5В55Р).
6.Засоби зовнішнього електропостачання (ПТП, ДЕС, РПП).
7.Засоби забезпечення ЗРК (1Т12-2М ТП топоприв’язувач) та обслуговування.
8. Засоби прикриття від наземного та повітряного нападу.
ТТХ ЗРК С-300ПТ(ПС)
Рік прийняття на озброєння-1978,1982.
Розвідувальна дальність ЗРС – 300 км.
Дальність виявлення цілей РПН до 185 км.
Межі зони ураження:
з ракетою 5В55К від 5 до 47 км;
з ракетою 5В55Р від 5 до 75 км.
Висота ураження цілей: 0,025- 27 км.
Сектор пошуку РПН до 105°
Максимальна швидкість ракети: до 2000 м/с.
Максимальна швидкість цілей:
на зустріч до 1200 м/с;
вдогін 300 м/с.
Кількість обстрілюваних цілей – до 6.
Кількість ракет, що наводяться – до 12.
БК ракет 2-х модифікацій 5В55К(Р): до 48 од.
Імовірність ураження цілі однієї-двома ракетами:
аеродинамічних цілей 0,7- 0,9;
балістичних цілей 0,4- 0,7;
крилатих ракет 0,4- 0,8.
Маса ракети: до 1618 кг;
Маса бойової частини: до 120 кг.
Кількість уламків БЧ шт. до 22000.
Ефективний радіус ураження БЧ, 60 м.
Час розгортання/згортання: ЗРК С-300ПС 5/5 хв.
Час розгортання/згортання: ЗРК С-300ПТ 90/90 хв.
Час підготовки ЗКР до пуску – 15 с.
Темп стрільби: 3-5 с.
Швидкість руху по шосе /ґрунту – 80/30 км/год.
Зенітний ракетний комплекс С-300В1
ЗРК середньої дальності 9К81 ЗРС С-300В1 призначений для оборони важливих військових обʼєктів, угруповань військ і адміністративно-промислових центрів від ударів всіх типів літаків і вертольотів, крилатих ракет, інших аеродинамічних засобів повітряного нападу, балістичних ракет оперативнотактичного призначення.
Склад ЗРК С-300В1
– Багатоканальна станція наведення ракет (БСНР) – 9С32;

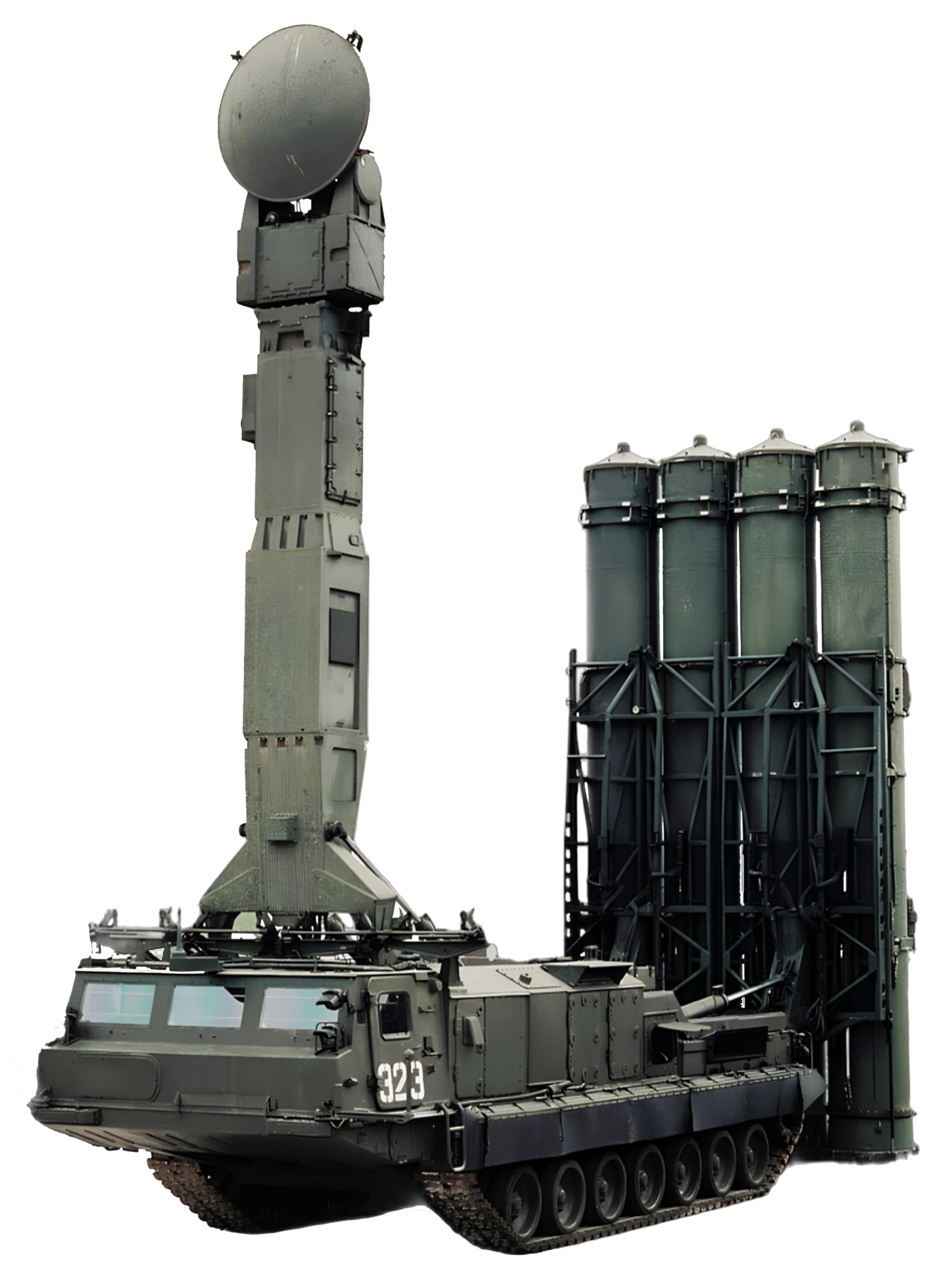

– До шести пускових установок (ПУ) двох типів – 9А83 (з чотирма зенітними керованими ракетами (ЗКР) 9М83) та 9А82 (з двома ЗКР 9М82);
– Пуско-заряджальні установки (ПЗУ) двох типів – 9А85 для роботи з ПУ 9А83 і ЗКР 9М83 та 9А84 для роботи з ПУ 9А82 і ЗКР 9М82;
– Засоби технічного забезпечення та ремонту.
– ЗКР 9М83 та 9М82 експлуатуються в транспортно-пускових
контейнерах (ТПК) 9Я240 та 9Я238 відповідно.

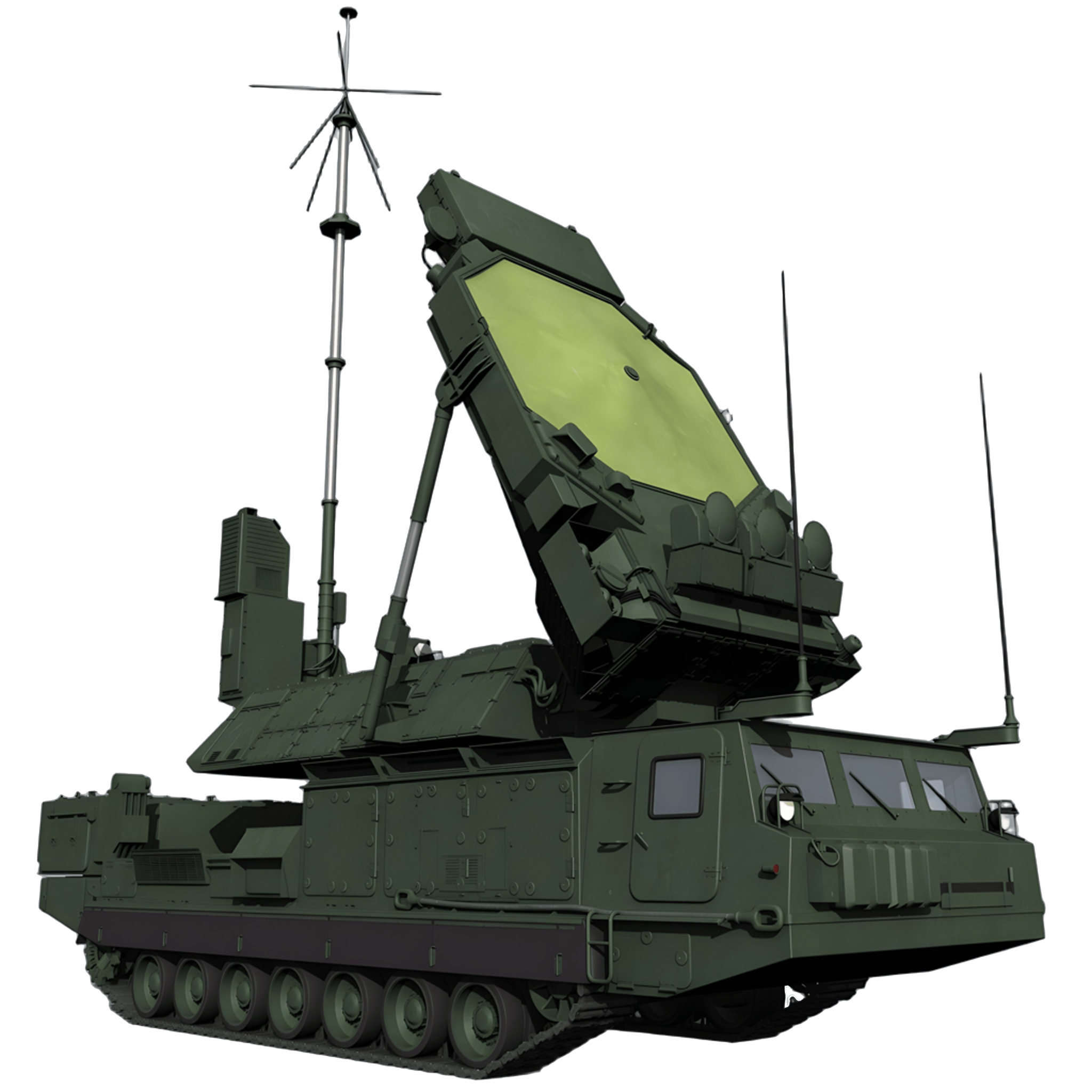

Багатоканальна станція наведення ракет 9С32 у взаємодії з іншими засобами комплексу (командним пунктом та пусковими установками) призначена для ураження аеродинамічних та балістичних цілей у широкому діапазоні можливих швидкостей та висот їх польоту.
Станція 9С32 має такі основні технічні дані:
1. Час безперервної роботи, год. 24
2. Роздільна здатність:
– за кутовими координатами, град 1
– за дальністю, м 150
– за швидкістю, м/с 14
3. Кількість цілей, які одночасно супроводжуються при відсутності перешкод 12
4. Кількість цілей, які обстрілюються одночасно, та кількість ПУ, які одночасно обслуговуються 6
5. Склад бойової обслуги, чол.:
– командир батареї 1
– офіцер наведення 1
– начальник станції 1
– оператори 2
– механік-водій 1
6. Час переведення з похідного положення в бойове, хв 5
7. Час переведення з бойового положення в похідне, хв 5
8. Час переведення з режиму БРА в режим БРБ, с 40

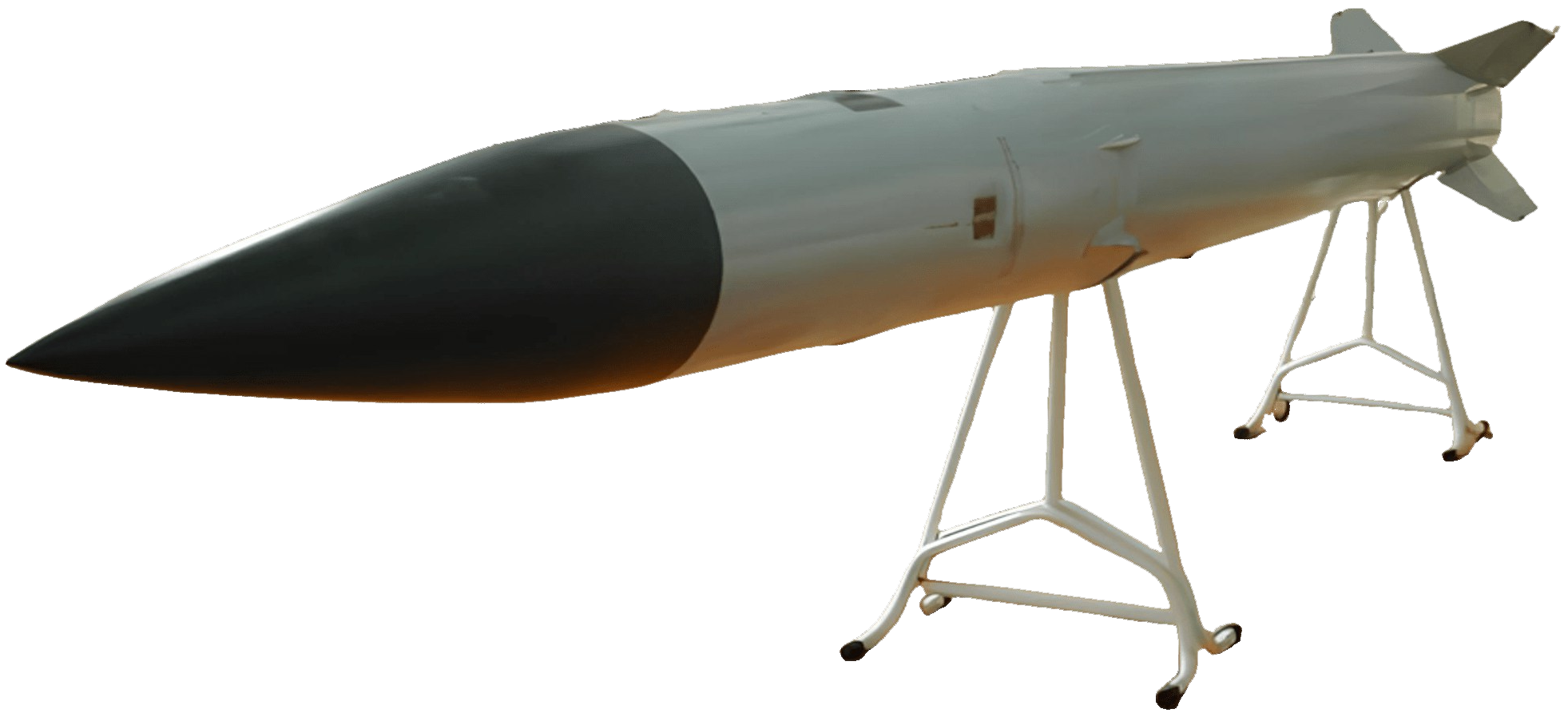

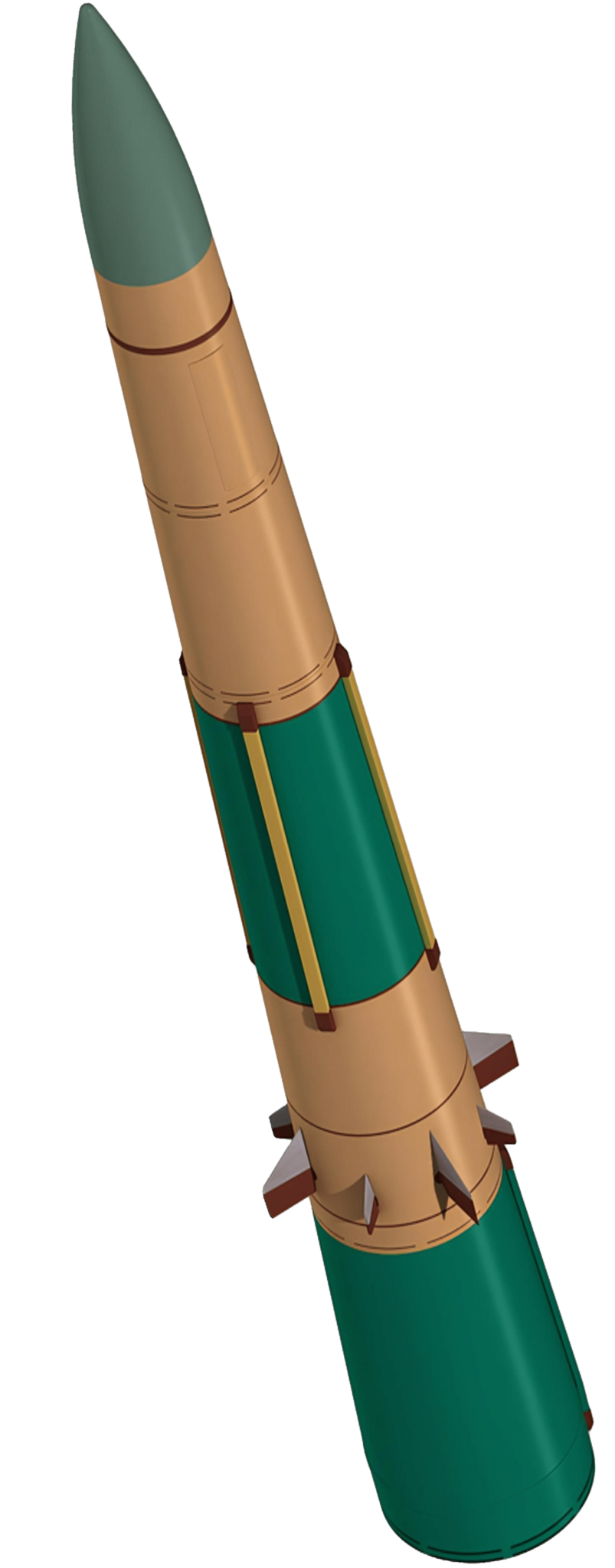

Зенітна керована ракета 9М83 призначена для ураження повітряних цілей (аеродинамічних та балістичних), які знаходяться в межах досяжності зенітного ракетного комплексу 9К81 в умовах інтенсивної радіопротидії.
Самохідна пускова установка 9А83 входить до складу рухомого військового зенітного ракетного комплексу 8К81.
ТТХ ЗРК С-300В1
ЗРК С-300В1 веде бойову роботу по цілям наступних типів:
аеродинамічні цілі (АЦ) (літаки, вертольоти, крилаті ракети з ЕПР не менш 0,3 м2) з імовірністю ураження цілі однією ЗКР – 0,7…0,9;
тактичні БР (БЦ) з імовірністю ураження цілі однією ЗКР – 0,5…0,65.
Зона ураження ЗРС характеризується параметрами:
дальність ураження цілей – 7…75 км;
висота цілей, що уражаються – 25 м… 25 000 м;
параметр цілей, що уражаються – 70 км;
швидкість цілей, що уражаються – до 1000 м/с.
Дальність виявлення АЦ – до 140 км.
Дальність виявлення БЦ – до 120 км.
Цикл стрільби -1…2 хв.
У комплексі використовуються наступні способи наведення ЗКР:
при відсутності перешкод – автономне інерційне наведення (АІН)з радіокорекцією на початковій ділянці траєкторії і напівактивне самонаведення на кінцевій ділянці траєкторії;
за умови впливу вузькосмугових допплерівських перешкод – командно-інерційний метод (КІМ) наведення на початковій ділянці траєкторії і напівактивне самонаведення на кінцевій ділянці.
Метод наведення ЗКР – пропорційне зближення.
