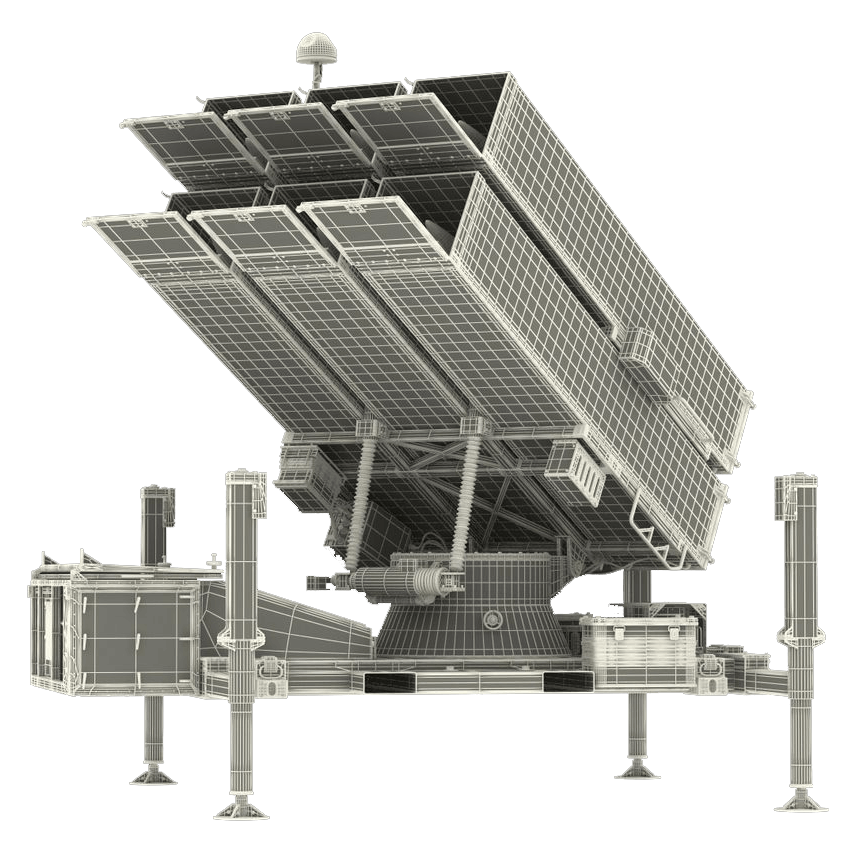

Пускова установка NASAMS

ПУСКОВА УСТАНОВКА
NASAMS

Платформа для транспортування, зберігання, підготовки до пуску та пуску різних типів керованих ракет AMRAAM та AIM⁠-⁠9X⁠-⁠II "Sidewinder".

Особливості пускової установки NASAMS:

  • можливість зберігання та транспортування до 6-ти керованих ракет у пускових контейнерах;
  • похилий старт керованих ракет у секторі 360 градусів за азимутом;
  • забеспечення пуску керованих ракет AMRAAM (AIM⁠-⁠120B⁠/⁠C, AMRAAM ER) з активною радіолокаційною головкою самонаведення;
  • забеспечення пуску керованих ракет AIM 9⁠-⁠X⁠-⁠II "Sidewinder" з пасивною інфрачервоною головкою самонаведення;
  • забеспечення пуску та одночасного наведення 6-ти керованих ракет;
  • можливість винесення пускової установки на відстань до 45-и кілометрів від пункту бойового управління Fire Distribution Center.

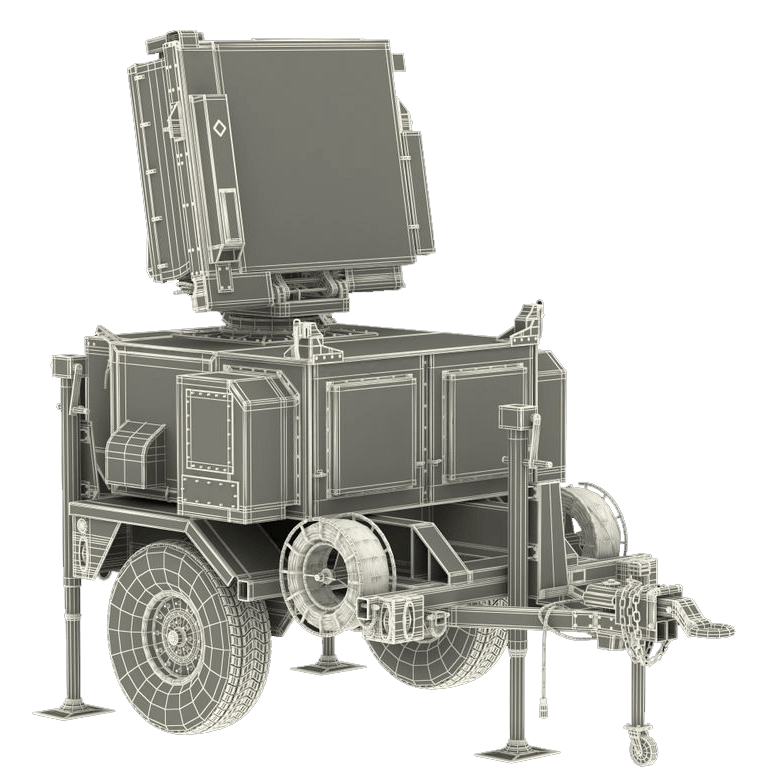

РЛС виявлення та супроводження цілей AN/MPQ-64F1 "Sentinel"

Радіолокаційна станція
AN⁠/⁠MPQ⁠-⁠64F1 "Sentinel"

Трьохкоординатна доплерівська радіолокаційна станція X-діапазону з пасивною фазовою антенною решіткою.

Особливості радіолокаційної станції AN⁠/⁠MPQ⁠-⁠64F1 "Sentinel":

  • голкоподібна діаграма направленості;
  • круговий огляд простору з електронним та частотним скануванням променем;
  • період огляду 2 або 3 секунди (30 або 20 об/хв);
  • супроводження більш ніж 60 трас цілей;
  • пеленгація постановників активних перешкод;
  • можливість використання цифрової карти висот.

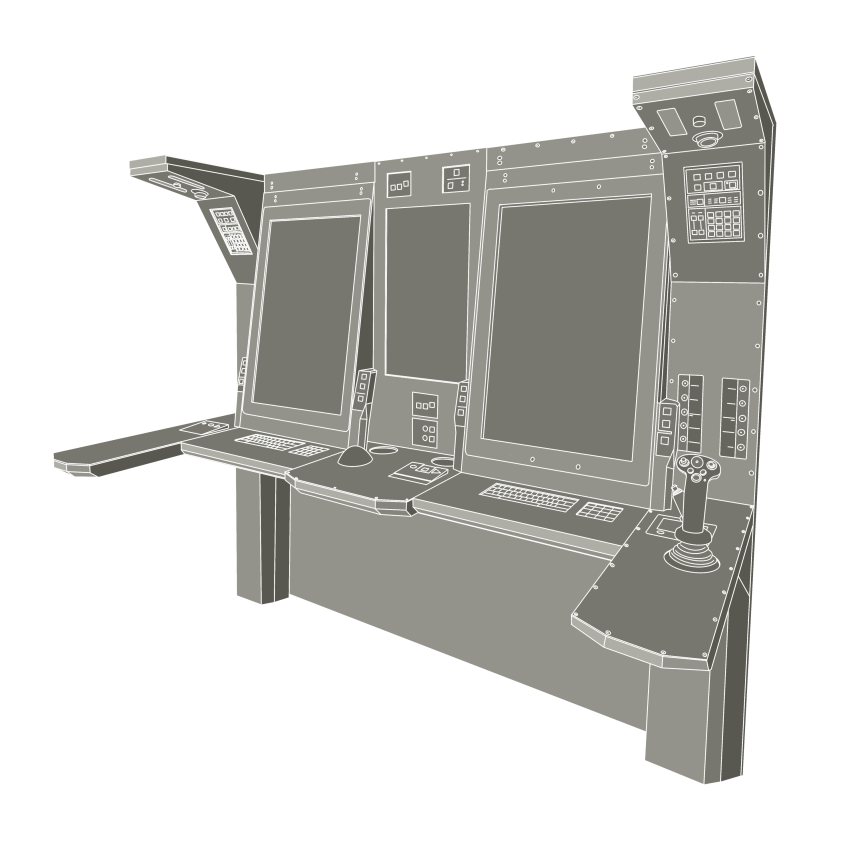

Пункт бойового управління Fire Distribution Center

ПУНКТ БОЙОВОГО УПРАВЛІННЯ
Fire Distribution Center

Забеспечує бойове управління засобами ЗРК NASAMS. Декілька пунктів бойового управління можуть бути об'єднані в єдину мережу бойового управління та використовувати інтегровану картину повітряної обстановки для спільного ведення протиповітряного бою.

Особливості пункту бойового управління Fire Distribution Center:

  • планування бойового застосування ЗРК NASAMS;
  • контроль готовності засобів ЗРК NASAMS;
  • управління вогнем пускових установок NASAMS Mk I та Mk II;
  • управління роботою радіолокаційної станції AN⁠/⁠MPQ⁠-⁠64F1 "Sentinel";
  • відкрита архітектура обладнання та програмного забеспечення;
  • можливість інтеграції з різними ЗРК через тактичні системи обміну даними NATO (JREP⁠-⁠C, Link⁠-⁠16 та ін.);
  • проведення тренувань бойової обслуги.

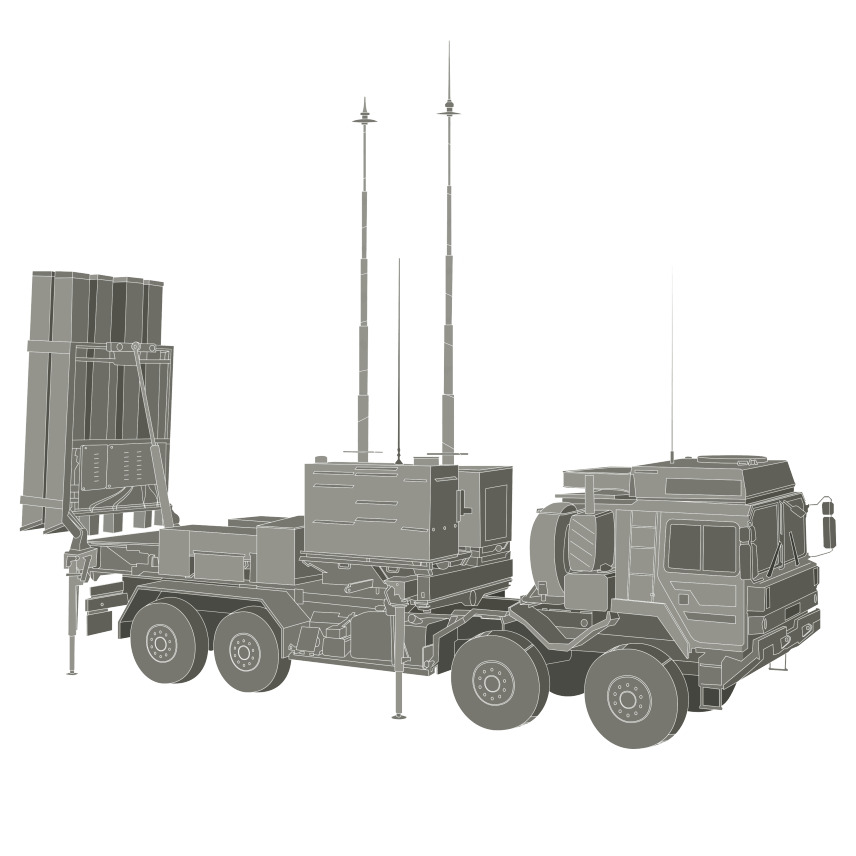

Пускова установка IRIS-T SLM

ПУСКОВА УСТАНОВКА
IRIS⁠-⁠T SLM

Платформа для транспортування, зберігання, підготовки до пуску та пуску керованих ракет IRIS⁠-⁠T SLM.

Особливості пускових установок IRIS⁠-⁠T SLM:

  • можливість зберігання та транспортування до 8-ми керованих ракет IRIS⁠-⁠T SLM у транспортно-пускових контейнерах;
  • вертикальний старт керованих ракет IRIS⁠-⁠T SLM;
  • мінімальний інтервал пуску ракет <1 секунди;
  • забеспечення пуску та одночасного наведення до 8-ми керованих ракет;
  • можливість винесення пускової установки на відстань до 20-ти кілометрів від пункту бойового управління Tactical Operation Center.

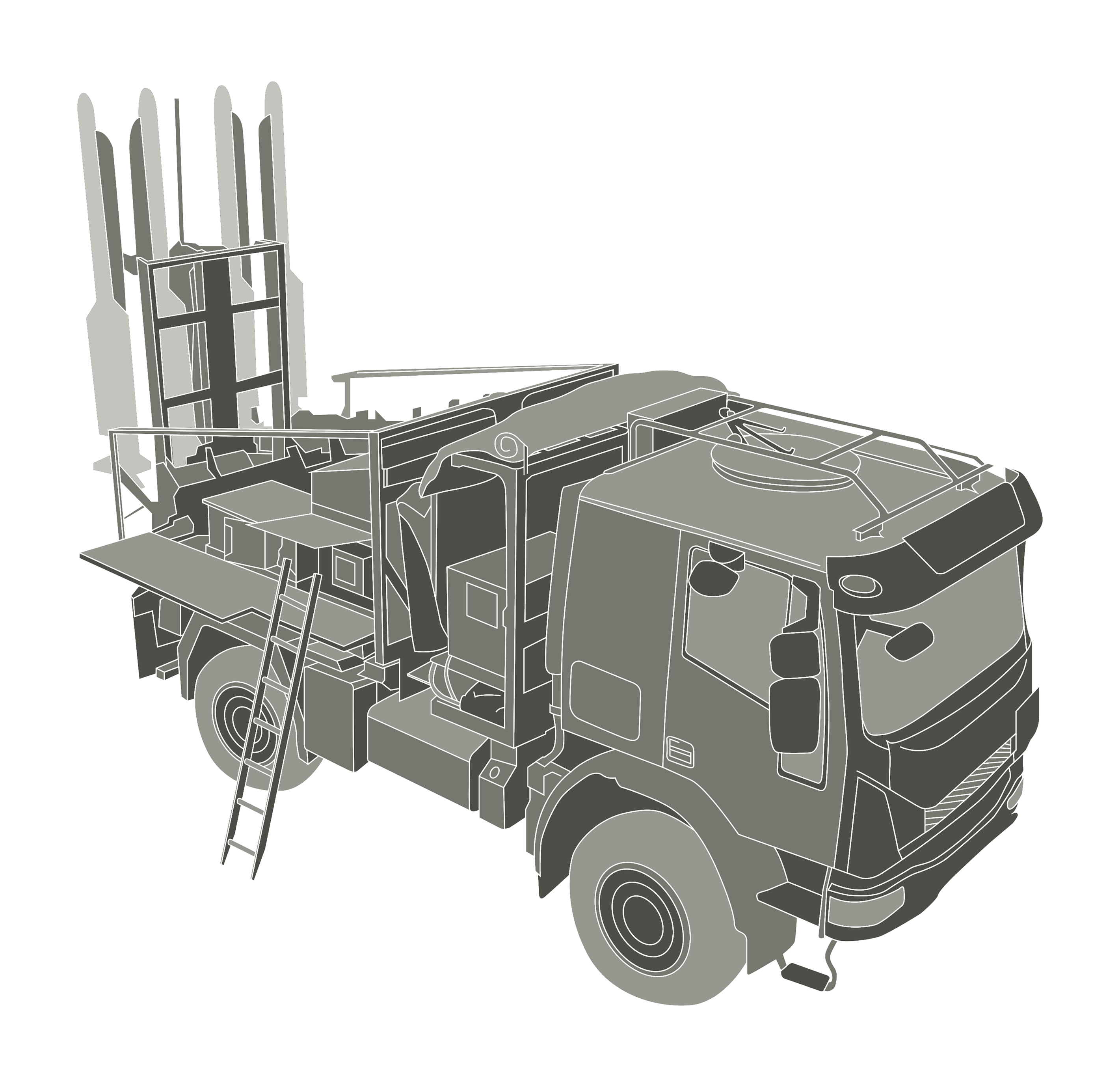

Пускова установка IRIS-T SLS

ПУСКОВА УСТАНОВКА
IRIS⁠-⁠T SLS

Платформа для транспортування, зберігання, підготовки до пуску та пуску керованих ракет IRIS⁠-⁠T SLS.

Особливості пускових установок IRIS-T SLS:

  • можливість зберігання та транспортування до 4-х керованих ракет IRIS⁠-⁠T SLS на пускових направляючих;
  • вертикальний старт керованих ракет IRIS⁠-⁠T SLS;
  • мінімальний інтервал пуску ракет <1 секунди;
  • забеспечення пуску до 4-х керованих ракет;
  • можливість винесення пускової установки на відстань до 20-ти кілометрів від пункту бойового управління Tactical Operation Center.

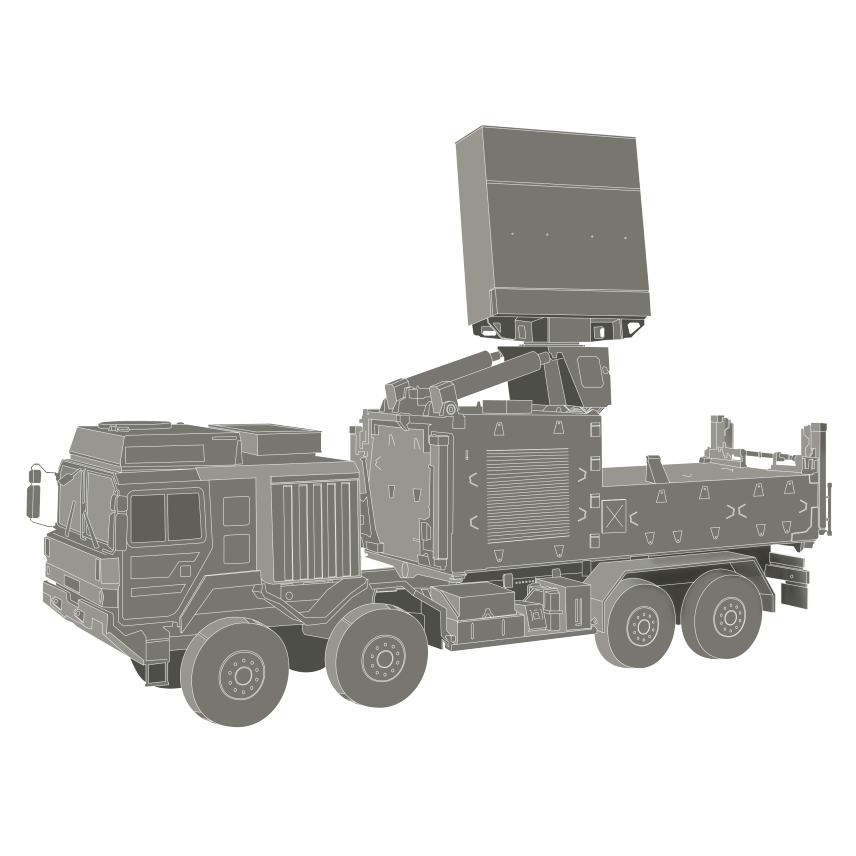

РЛС виявлення та супроводження цілей TRML-4D

РАДІОЛОКАЦЙНА СТАНЦІЯ
TRML⁠-⁠4D

Трьохкоординатна доплерівська радіолокаційна станція C-діапазону з активною фазовою антенною решіткою.

Особливості радіолокаційної станції TRML⁠-⁠4D:

  • круговий або секторний огляд простору з електронним скануванням променем;
  • період огляду 2 або 4 секунди (30 або 15 об/хв);
  • адаптивна зміна параметрів залежно від умов (зондувальний сигнал, форма діаграми направленості та ін.);
  • можливість супроводження цілей у мертвій воронці;
  • автоматиічне розпізнавання 4-х класів цілей: балістична, ракета, аеродинамічна, гвинтокрил;
  • автоматичне оцінювання результатів стрільби.

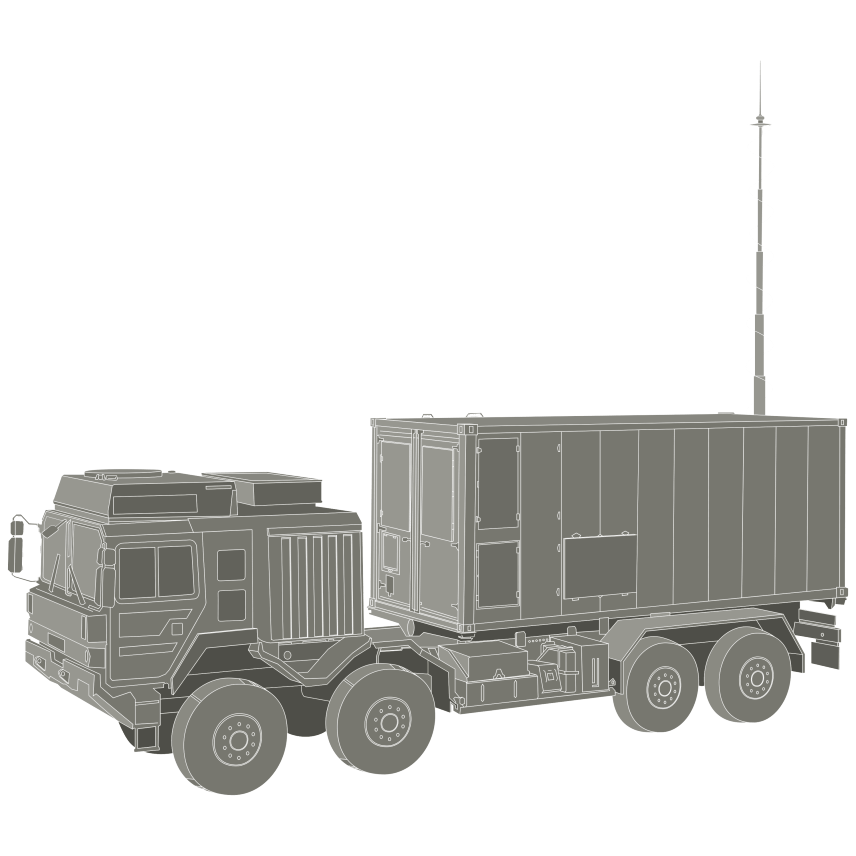

ПУНКТ БОЙОВОГО УПРАВЛІННЯ
Tactical Operation Center

Забеспечує бойове управління засобами ЗРК IRIS⁠-⁠T SLM з використанням спеціалізованого програмного забезпечення Integrated Battle Management Software.

Особливості пункту бойового управління Tactical Operation Center:

  • планування бойового застосування ЗРК IRIS⁠-⁠T SLM;
  • контроль готовності засобів ЗРК IRIS⁠-⁠T SLM;
  • управління вогнем пускових установок IRIS⁠-⁠T SLM та IRIS⁠-⁠T SLS;
  • управління роботою радіолокаційної станції TRML⁠-⁠4D;
  • можливість інтеграції з різними ЗРК через тактичні системи обміну даними NATO (JREP⁠-⁠C, Link⁠-⁠16 та ін.);
  • проведення тренувань бойової обслуги.
